Como identificar los cables de un telefonillo sin equivocarte

La instalación o sustitución de un telefonillo puede parecer una tarea complicada si no se tiene experiencia en bricolaje o electricidad. Sin embargo, con una guía adecuada y siguiendo las recomendaciones del fabricante, cualquier persona puede realizar esta tarea de manera segura y eficiente.

En este artículo, aprenderás cómo identificar los cables de un telefonillo, las tomas y conexiones, y cómo sustituir un telefonillo en diferentes modelos actuales de telefonillos y videoporteros.

Entendiendo los cables y conexiones del telefonillo

Antes de comenzar a identificar los cables, es importante entender qué función cumplen cada uno de los cables y conexiones en un telefonillo. Por lo general, los telefonillos cuentan con cuatro cables principales, aunque algunos modelos pueden tener más. Estos cables suelen ser:

• Audio (micro y altavoz)
• Apertura de puerta
• Alimentación (positivo y negativo)
• Video (en el caso de videoporteros)

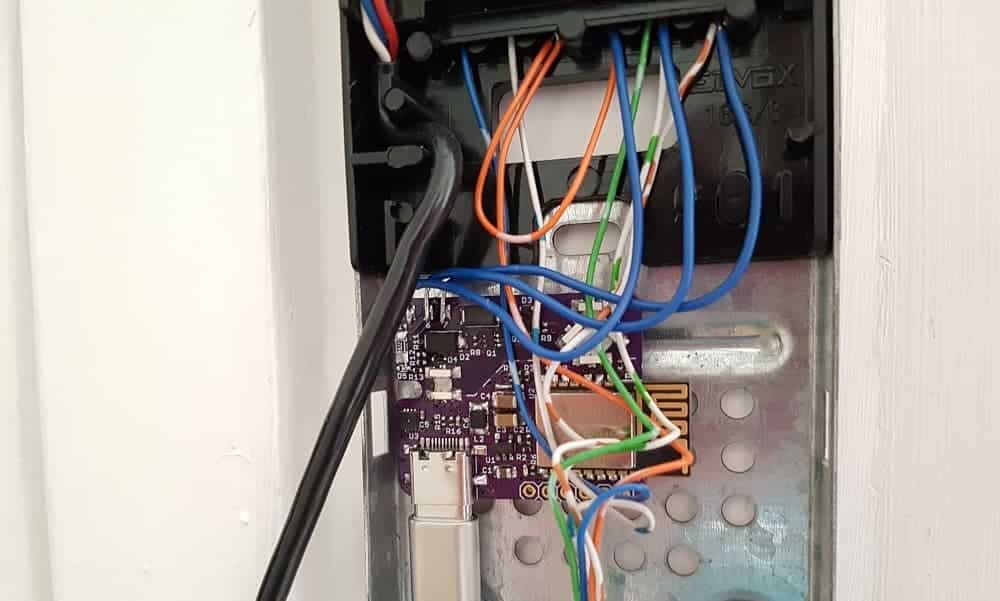

Identificación de cables según el color

En muchos casos, los cables del telefonillo vienen identificados por colores para facilitar su reconocimiento y conexión. Aunque los colores pueden variar según el fabricante, a continuación se muestra una lista de colores comunes y su función en telefonillos y videoporteros:

Azul: audio (micro y altavoz)

Blanco: apertura de puerta

Gris: alimentación negativa

Rosa: alimentación positiva

Verde y amarillo (trenzados juntos): video (en el caso de videoporteros)

Es importante mencionar que esta lista no es exhaustiva y puede variar según el fabricante. Por lo tanto, siempre es recomendable consultar el manual de usuario o las instrucciones del fabricante para una correcta identificación de los cables.

Sustitución de un telefonillo

Paso 1: Desmontar el telefonillo antiguo

Antes de comenzar, asegúrate de desconectar la electricidad para evitar cualquier riesgo de electrocución. A continuación, desmonta el telefonillo antiguo, retirando los tornillos que lo sujetan a la pared y desconectando los cables. Es importante anotar la posición de cada cable antes de desconectarlo, para facilitar la instalación del nuevo telefonillo.

Paso 2: Identificar los cables del telefonillo nuevo

Desempaqueta el nuevo telefonillo y verifica el manual de usuario o las instrucciones del fabricante para identificar los cables y conexiones. En la mayoría de los casos, los cables estarán etiquetados o codificados por colores, lo que facilitará su identificación. Si no encuentras esta información en el manual, consulta la página web del fabricante o comunícate con el servicio de atención al cliente para obtener asistencia.

Paso 3: Conectar los cables al nuevo telefonillo

Una vez que hayas identificado los cables del telefonillo nuevo, procede a conectarlos en las terminales correspondientes, siguiendo la misma disposición que tenía el telefonillo antiguo. Es importante asegurarse de que cada cable esté bien conectado y ajustado para evitar malas conexiones o problemas en el futuro.

Paso 4: Montar el nuevo telefonillo en la pared

Con todos los cables conectados, coloca el telefonillo nuevo en su lugar y ajústalo con los tornillos que vienen incluidos con el dispositivo. Asegúrate de que el telefonillo esté bien fijado a la pared y que los cables no estén visibles ni desordenados.

Paso 5: Probar el funcionamiento del nuevo telefonillo

Una vez que hayas instalado el nuevo telefonillo, reconecta la electricidad y prueba su funcionamiento. Comprueba que el audio y la apertura de la puerta funcionen correctamente y, en caso de un videoportero, asegúrate de que la imagen sea clara y nítida. Si todo funciona correctamente, ¡felicidades! Has sustituido con éxito tu telefonillo.

Consejos para la sustitución e instalación de telefonillos

1. Verificar la compatibilidad del telefonillo nuevo

Antes de comprar un telefonillo nuevo, asegúrate de que sea compatible con tu sistema de intercomunicación actual. Algunos sistemas pueden requerir telefonillos específicos, por lo que es importante investigar y seleccionar un dispositivo compatible.

2. Utilizar herramientas adecuadas

Para realizar la instalación de manera eficiente y segura, asegúrate de contar con las herramientas adecuadas, como destornilladores, alicates y pelacables. Además, es recomendable utilizar guantes aislantes para proteger tus manos durante la instalación.

3. Solicitar ayuda si es necesario

Si no te sientes cómodo realizando la sustitución o instalación del telefonillo por tu cuenta, no dudes en solicitar ayuda de un profesional o de alguien con experiencia en este tipo de tareas. La seguridad siempre debe ser tu prioridad.

Conclusión

Identificar los cables de un telefonillo y realizar su sustitución es una tarea que, aunque puede parecer complicada, puede ser llevada a cabo con éxito siguiendo las instrucciones del fabricante y utilizando las herramientas adecuadas.

Al aprender a identificar los cables y conexiones, podrás realizar esta tarea de bricolaje de manera segura y eficiente, mejorando el funcionamiento de tu sistema de intercomunicación y ahorrando en costes de instalación profesional.

Recuerda siempre seguir las precauciones de seguridad y solicitar ayuda si es necesario. ¡Buena suerte en tu proyecto de bricolaje!
