Como conectar un interruptor de manera rápida y segura
![Como conectar un interruptor](https://comohacerlotodo.com/wp-content/uploads/2023/07/Como-conectar-un-interruptor.jpg)
Conectar un interruptor es una tarea fundamental en cualquier instalación eléctrica.
Aunque puede parecer complicado, siguiendo unos sencillos pasos y conociendo los diferentes tipos de interruptores y sus aplicaciones, podrás llevar a cabo esta tarea de manera eficiente y segura.
En este artículo te explicamos qué es un interruptor, cómo funciona, los distintos tipos y cómo elegir el más adecuado para tu hogar o lugar de trabajo.
¿Qué es un interruptor y cómo funciona?

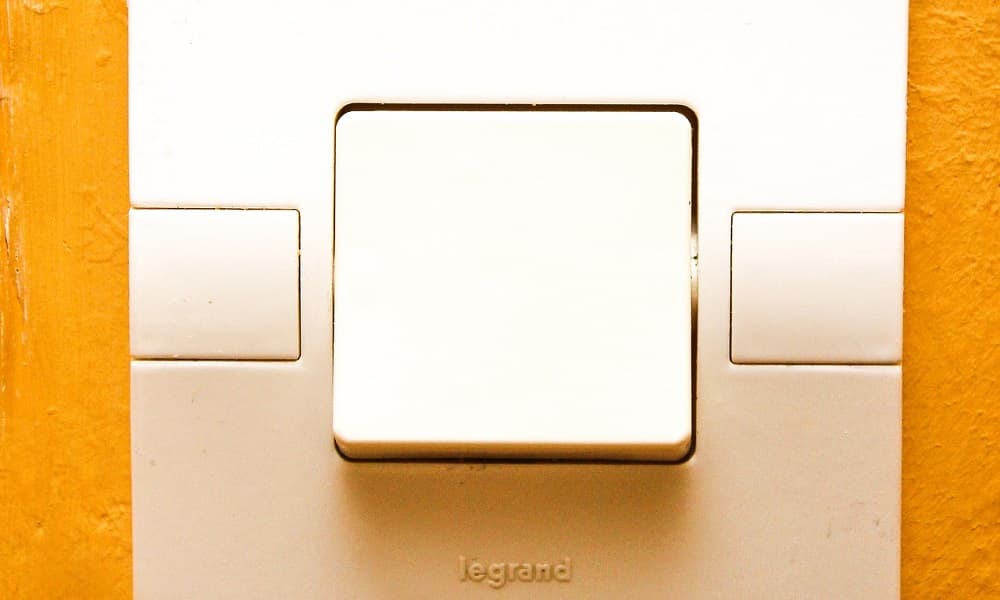

Un interruptor es un dispositivo que permite abrir o cerrar un circuito eléctrico.
Su función principal es controlar el flujo de corriente eléctrica, permitiendo encender o apagar dispositivos eléctricos o electrónicos.
Los interruptores pueden ser manuales, como los que se encuentran en las paredes de una casa, o automáticos, como los que se utilizan en sistemas de control industrial.
Funcionamiento básico de un interruptor
El funcionamiento de un interruptor es bastante sencillo: consta de dos contactos metálicos separados por una brecha de aire.
Cuando se acciona el interruptor, los contactos se unen, permitiendo el paso de la corriente eléctrica.
Al abrir el interruptor, los contactos se separan, cortando el flujo de corriente y apagando el dispositivo conectado.
Tipos de interruptores y cómo elegir el más adecuado
Existen varios tipos de interruptores según su función, diseño y capacidad.
A continuación, te presentamos los más comunes y cómo elegir el más adecuado para tu instalación eléctrica.
Interruptor unipolar
El interruptor unipolar es el más sencillo y común. Controla un único circuito y se emplea en instalaciones domésticas para encender y apagar un solo dispositivo, como una lámpara o un ventilador.
Para elegir el interruptor unipolar adecuado, debes tener en cuenta la potencia del dispositivo que va a controlar y el tipo de sistema eléctrico de tu hogar o lugar de trabajo.
Interruptor bipolar
El interruptor bipolar controla dos circuitos al mismo tiempo. Se utiliza en instalaciones donde es necesario cortar la corriente en ambos conductores, como en sistemas trifásicos.
Al elegir un interruptor bipolar, debes tener en cuenta la potencia y el tipo de sistema eléctrico , así como los dispositivos que se conectarán a los circuitos.
Interruptor de tres vías
El interruptor de tres vías permite controlar un dispositivo desde dos puntos diferentes. Es común en pasillos, escaleras o habitaciones grandes.
Al elegir un interruptor de tres vías, asegúrate de que sea compatible con la instalación eléctrica existente y de que pueda manejar la potencia del dispositivo controlado.
Interruptor de cuatro vías
El interruptor de cuatro vías permite controlar un dispositivo desde tres o más puntos diferentes.
Se utiliza en combinación con interruptores de tres vías para ampliar el control. Al elegir un interruptor de cuatro vías, asegúrate de que sea compatible con los interruptores de tres vías y con la instalación eléctrica en general.
Conexión de un interruptor: guía paso a paso
A continuación, te ofrecemos una guía paso a paso para conectar un interruptor de manera fácil y segura.
Paso 1: Apagar la corriente eléctrica
Antes de manipular cualquier instalación eléctrica, es fundamental apagar la corriente en el cuadro eléctrico para evitar accidentes.

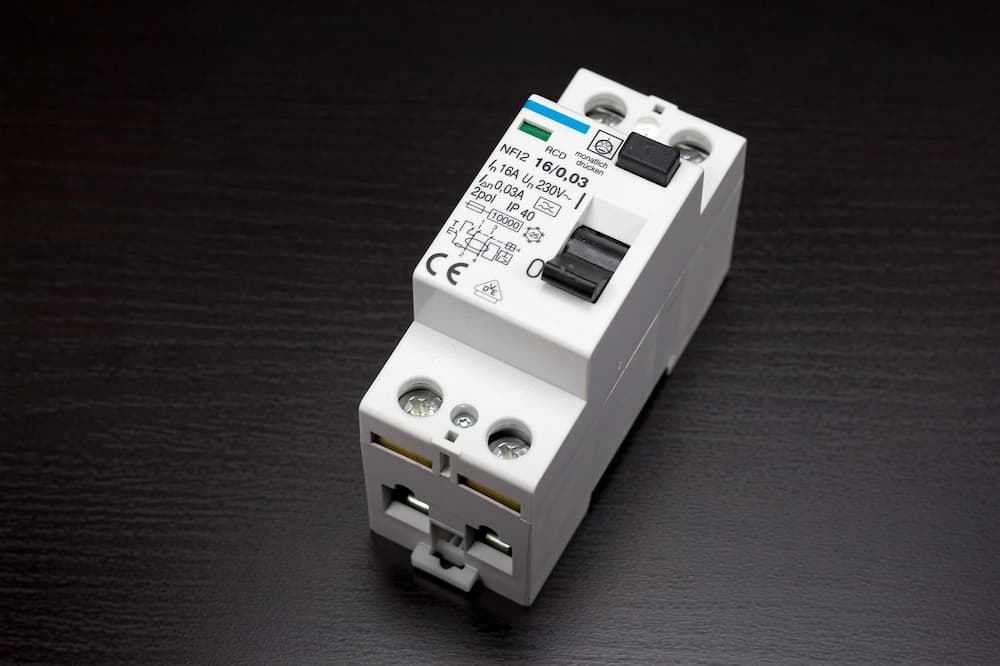

Desconecta el interruptor automático o quita los fusibles correspondientes al circuito que vas a trabajar.

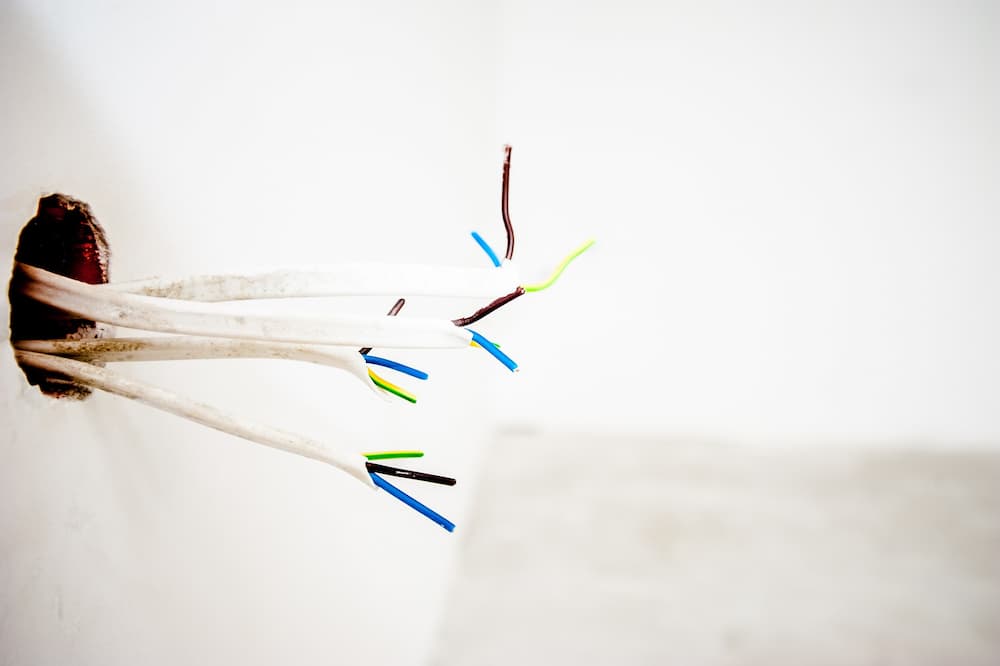

Paso 2: Identificar los cables
Identifica los cables que se conectarán al interruptor.
Generalmente, encontrarás un cable de fase (normalmente de color marrón, negro o gris) y uno o más cables de retorno (normalmente de color azul). Si el interruptor también tiene conexión a tierra, identifica el cable de tierra (normalmente de color verde y amarillo).
Paso 3: Conectar los cables al interruptor
Conecta los cables al interruptor siguiendo las indicaciones del fabricante.
Por lo general, el cable de fase se conecta al terminal marcado como «L» (de «Line») y los cables de retorno se conectan a los terminales marcados como «1» y «2» o similares.
Si el interruptor tiene conexión a tierra, conecta el cable de tierra al terminal correspondiente.
Paso 4: Fijar el interruptor
Coloca el interruptor en su caja y fíjalo con los tornillos proporcionados. Asegúrate de que los cables queden correctamente sujetos y no sufran tensiones.
Paso 5: Probar el funcionamiento
Vuelve a conectar la corriente eléctrica y comprueba que el interruptor funciona correctamente, encendiendo y apagando el dispositivo conectado.
Si todo funciona como debe, apaga la corriente nuevamente antes de continuar con la instalación de la tapa y otros elementos decorativos.
Errores a evitar y consejos de seguridad
A continuación, te ofrecemos algunos errores a evitar y consejos de seguridad para garantizar una correcta conexión de un interruptor.
No apagar la corriente eléctrica
Trabajar con la corriente eléctrica encendida es extremadamente peligroso.
Siempre apaga la corriente en el cuadro eléctrico antes de manipular cualquier instalación eléctrica.
No utilizar herramientas aisladas
Al trabajar con electricidad, es fundamental utilizar herramientas aisladas para evitar accidentes.
Asegúrate de que tus herramientas estén en buen estado y sean adecuadas para el trabajo que vas a realizar.
No seguir las indicaciones del fabricante
Cada interruptor puede tener especificaciones y requerimientos diferentes.
Consulta siempre el manual del fabricante y sigue sus indicaciones para garantizar una correcta conexión y funcionamiento.
No verificar la compatibilidad del interruptor
Asegúrate de que el interruptor que elijas sea compatible con tu instalación eléctrica y con los dispositivos que vas a controlar.
De lo contrario, podrías dañar el interruptor, los dispositivos o incluso provocar un cortocircuito.
Hazlo tu mismo de manera rápida y segura
Conectar un interruptor es una tarea que puede realizarse de forma sencilla y segura siguiendo los pasos adecuados y conociendo los distintos tipos de interruptores y sus aplicaciones.
Recuerda siempre apagar la corriente eléctrica antes de manipular cualquier instalación y seguir las indicaciones del fabricante para garantizar un correcto funcionamiento.
Además, no olvides tener en cuenta las recomendaciones y consejos de seguridad mencionados en este artículo.
